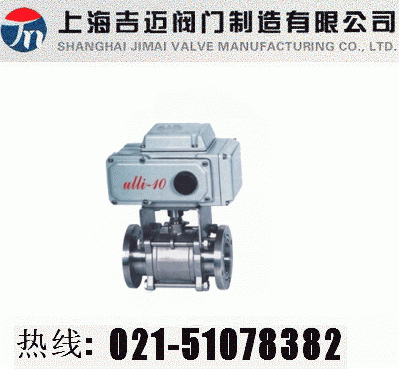

Q941F型電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
適用的介質溫度：標準密封件-25～+120度
耐高溫密封件-25～+230度
電動真空球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
|
JM系列執行機構技術參數
|
閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN10～150mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
|
|
二、電動真空球閥 電動執行機構標準規格
|
參數
|
Unic-10
|
Unic-20
|
Unic-40
|
Unic-60
|
Unic-100
|
Unic-150
|
|
輸出軸力矩
|
10kgf·m
|
20kgf·m
|
40kgf·m
|
60kgf·m
|
100kgf·m
|
150kgf·m
|
|
電源電壓
|
單相 AC100V、200V、220V，50/60Hz
|
|
動作范圍
|
0～90°
|
|
動作時間
|
30 秒/（50Hz 時）
|
45 秒
|
|
驅動馬達
|
20W
|
30W
|
90W
|
90W
|
100W
|
100W
|
|
保護裝置
|
過熱保護器（自動恢復型）
|
|
環境溫度
|
-25～+55℃
|
|
絕緣電阻
|
100MΩ（500V-DC）
|
|
耐壓值
|
AC1500V 1 分鐘
|
|
手動操作
|
用可卸式手柄操作
|
|
限位元件
|
電動操作時：全開全閉極限開關；手動操作時：機械擋塊
|
|
防水性
|
相當于 IP65 標準
|
|
安裝狀態
|
可適應各種方向
|
|
重量
|
4.5kg
|
7.8kg
|
8.5kg
|
20kg
|
21kg
|
22kg
|
|
本體材質
|
鋁合金壓鑄
|
|
配線接口
|
PF 1/2×2 塑料防水接頭
|
七、電動真空球閥 外形尺寸
|
型號
|
公稱通徑(DN)
|
外形尺寸
|
法蘭標準
|
氣源壓力
(Mpa)
|
適用范圍(Pa)
|
漏氣率(Pa.L/S)
|
|
H
|
L
|
A
|
ΦD
|
ΦB
|
n-ΦC
|
|
Q-15
|
15
|
154
|
100
|
140
|
60
|
45
|
4-6.5
|
GB6070.4-85
GB4982-85
|
0.4～0.8
|
10 5 ～1x10 -3
|
＜1x10 -3
|
|
Q-25
|
25
|
175
|
114
|
164
|
70
|
55
|
|
Q-32
|
32
|
220
|
140
|
190
|
90
|
70
|
4-9
|
GB6070.4-85
|
|
Q-40
|
40
|
247
|
165
|
100
|
80
|
GB6070.4-85
GB4982-85
|
|
Q-50
|
50
|
282
|
175
|
247
|
110
|
90
|
GB6070.4-85
|
|
Q-65
|
65
|
315
|
186
|
247
|
130
|
110
|
|
Q-80
|
80
|
345
|
198
|
276
|
145
|
125
|
8-9
|
|
|
|
|
|
|
|
|
|
300
|
610
|
648
|
475
|
565
|
36
|
—
|
875
|
—
|
165
|
|
|
|
|
205
|
220
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
訂貨提供產品參數：Q941F電動真空球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
