什么是母線槽？
所屬分類： 常見答疑
2024-09-05 15:15
一、母線槽
1、定義:母線槽是以銅或鋁作為導體、用非烯性絕緣支撐、然后裝到金屬槽中而形成的新型導體
2、相對電纜性能:電流容量大、電壓降小、安全系數高、施工與運行成本低、配電系統的設備增加或變更隨意自如、施工和檢查維修簡單、具有現代的美觀等?；谝陨蟽?yōu)勢，母線槽替代電纜逐漸成為多個行業領域的趨勢。
3、用途:主要應用于?高層建筑、?工廠、?商業中心、?發電機房、?數據中心、?照明系統等供電配電場所。
二、母線槽類型
空氣型母線槽:將母線用絕緣襯墊支撐在殼體內，靠空氣介質絕緣。
密集型母線槽:將裸母線用絕緣材料覆蓋后，緊貼通道殼體放置。其散熱快、溫升低、結構緊湊等優點，適用于高層建筑、工廠、數據中心等絕大部分場所，為目前行業內主流母線類型

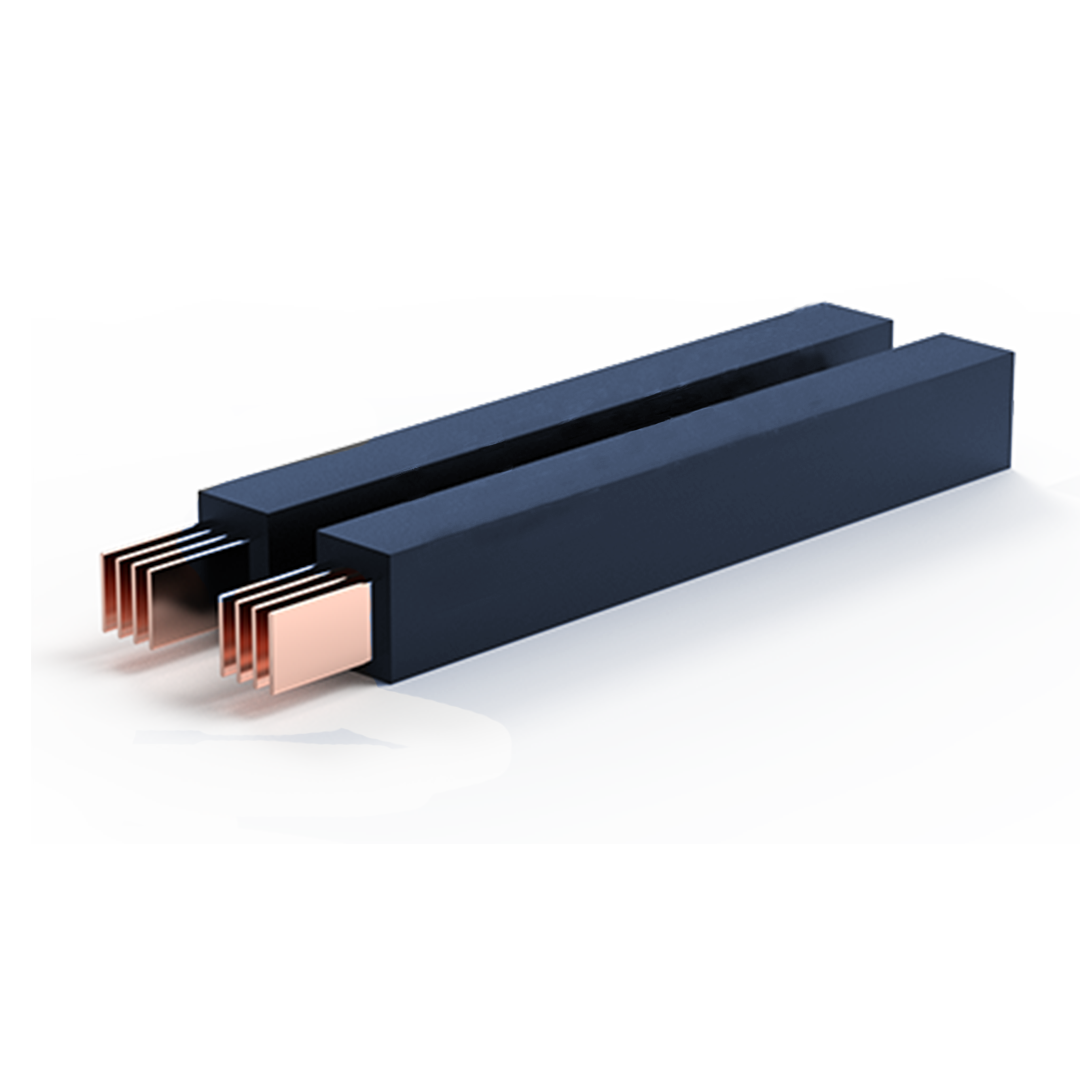

澆筑型母線槽：采用高性能的絕緣樹脂和多種無機礦物質澆注而成。將母排直接澆注密封，防護等級達到IP68，具有防水、防火、防腐、防爆等四防功能的新型無金屬外殼母線槽。
耐火型母線槽:適用干消防要求較高的交流50~60Hz，額定電壓660V及以下，額定電流250~3150A的三相四線制、三相五線制供配電系統。
共箱封閉母線槽:共箱封閉母線槽導體采用銅鋁母排或槽鋁槽銅結構緊湊安裝方便運行維護工作量小，防護等級為IP54 可基本消除外界潮氣灰塵以及外物引起的接地故障
三、干線單元
干線單元包括不帶分接裝置的干線單元，和帶分接裝置的干線單元。兩種有著相同的基本尺寸、結構形狀，可以互相方便連接。
四、進線單元
進線單元與進線箱配套組成母線槽與電纜的連接部件，進線單元可直接與配電柜或變壓器連接，作為母線槽的電源輸入端或輸出端。

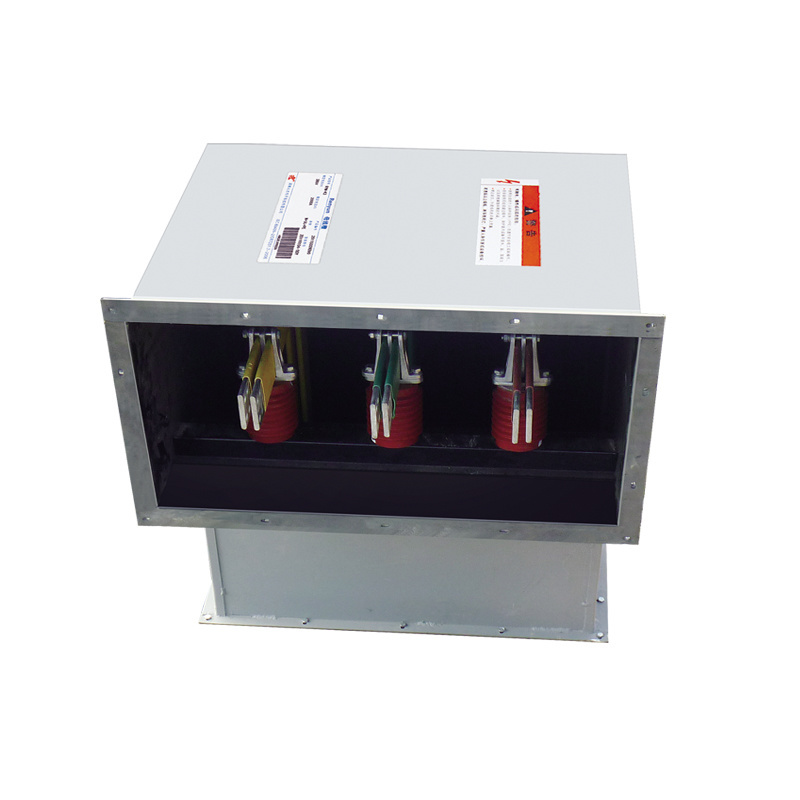

五、始端箱
進線箱與進線單元組成電源輸入設備，分帶開關和不帶開關兩種形式。

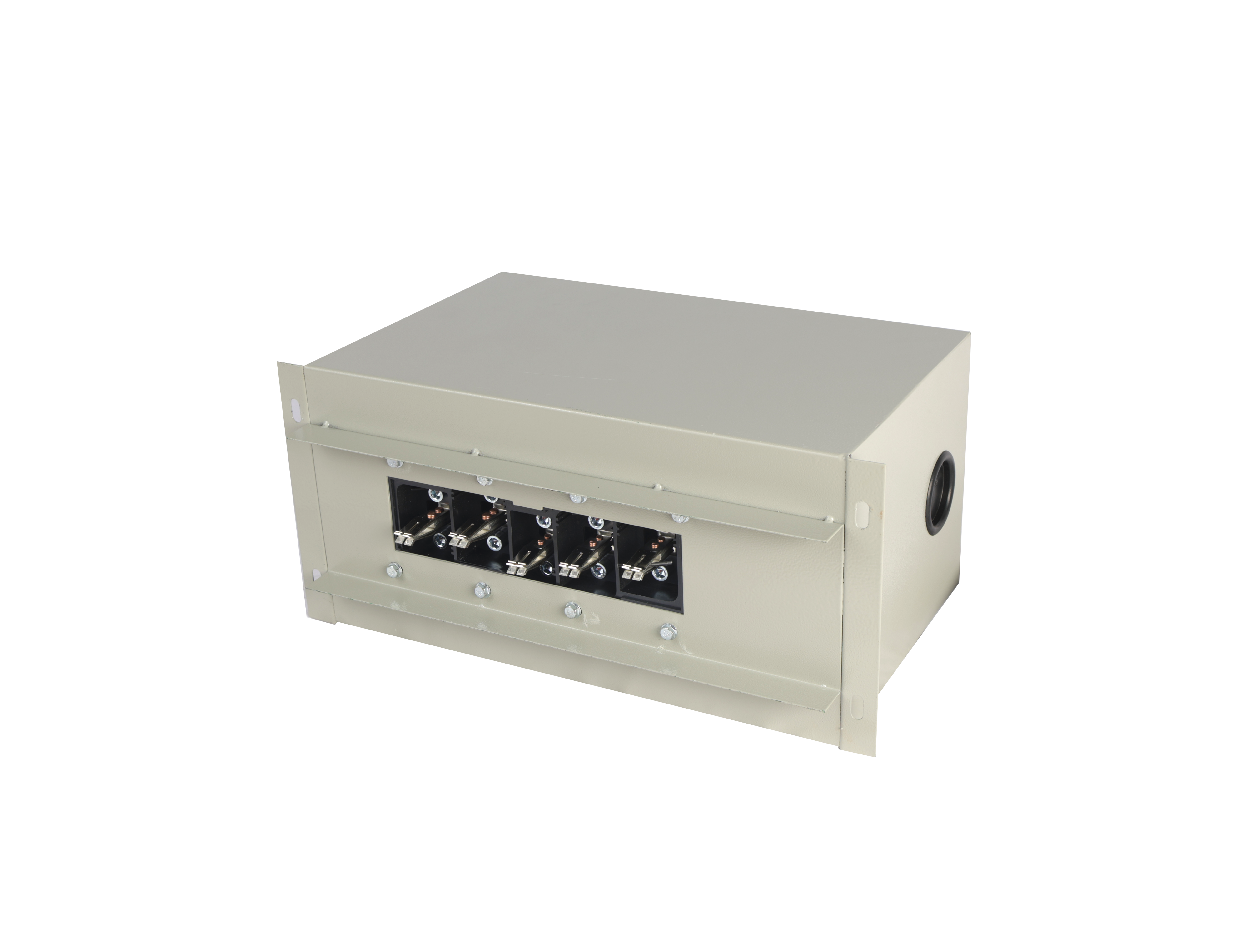

六、分接單元(插接箱)
母線槽插接箱屋干母線槽配件，主要是延伸拓展母線槽分支線路，插接箱內一般裝有塑殼斷路器通過插腳與母線槽連接，插腳連斷路器進線端，用電設備接斷路器出線端，通過斷路器進行電路的分?jǐn)嗯c保護。從而將母線槽主干線的電流分流到用電設備上，使用和維護十分方便。
七、終端封
終端封裝于母線槽的終端，避免母線系統末端裸露受到塵土、雨水等侵害腐蝕，并保障電氣安全，各種規格的母線槽均有與之相配置的終端封。
人允母線，品質服務世界。
